红外热像仪与光束分析仪在3D打印中的“光热协同”：从源头光斑到熔池结果的闭环管控 ...

光斑分析仪守住“刀锋”，热像仪盯住“熔池”——让长周期打印不再靠运气

一、3D打印的质量困境：两个被割裂的“真相”

金属激光增材制造（如LPBF、DED）的独特之处在于，一个零件可能在连续数十小时、数千层的打印中“一次性成形”，任何一层出现未被发现的缺陷，都意味着整件报废或关键部件埋下安全隐患。质量风险来自两端：一端是“工具”本身——激光的光束质量是否在长时间、多功率工况下始终保持一致；另一端是“结果”——熔池的热状态是否稳定，冷却行为是否正常。传统手段往往只盯着其中一端：要么在打印前测一次光斑就“假定”它不会变，要么在打印后用CT或切片去“事后验证”熔池的结果。光束分析仪与红外热像仪的协同，正是要将这两端从割裂的“快照”拼接为连续的“闭环”。

二、光束分析仪：守住“刀锋”的源头质量

（一）功率变化会改变光束，而3D打印全程都在变功率

在粉末床熔融中，激光很少固定在一个功率档位运行。为了兼顾精细特征、结构完整性与热管理，一台1 kW激光器在实际打印中可能在400 W到1000 W之间频繁切换。一个容易被忽视的事实是：功率改变，光束形状也可能随之改变。实测表明，随着功率升高，光束的椭圆度会逐渐劣化——偏离正圆的程度哪怕不大，也足以在扫描平面上造成能量分布不对称，进而在某些扫描方向上引发未熔合、内应力或空洞。如果在打印前不在全功率范围内做光束 profiling，这个问题往往要等到长周期打印结束、零件检测不合格时才暴露，纠错成本极高。

（二）光学污染与热效应：光束质量的“慢性退化”

保护镜污染、f-theta镜头镀膜老化、激光启动时的热透镜效应，都会在打印过程中逐步改变焦斑形态与焦点位置。光束分析仪的价值在于将这种“慢性退化”变为可在打印前或打印间隙被量化捕捉的信号：椭圆度、M²、焦点漂移一旦超出阈值，就提示需要维护或补偿，而不是等到熔池已经出了问题再回头猜测原因。

三、红外热像仪：盯住“熔池结果”的热场真相

（一）熔池冷却行为是缺陷的“热指纹”

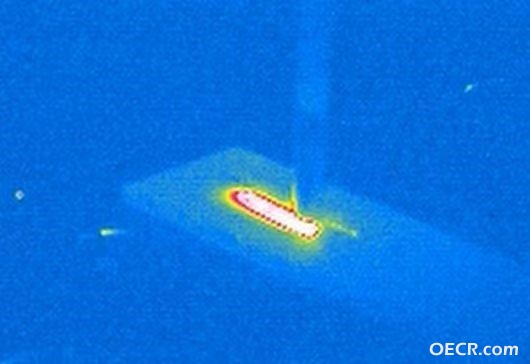

增材制造的缺陷——气孔、匙孔、未熔合——本质上都是熔池热行为异常的结果。气体孔洞通常呈球形，尺寸在5~50μm；匙孔诱导孔洞可达20~200μm；未熔合缺陷则呈狭长不规则形态，纵向延伸可达100~500μm甚至毫米级。这些缺陷在成形后的冷却阶段，会表现出与致密区域不同的热行为。利用高速红外热像仪捕捉冷却过程的温差信号，可以在不破坏零件的前提下识别亚表面缺陷，实验室条件下已实现对356μm级埋藏缺陷的检测。

（二）逐层热积累与几何失控的早期预警

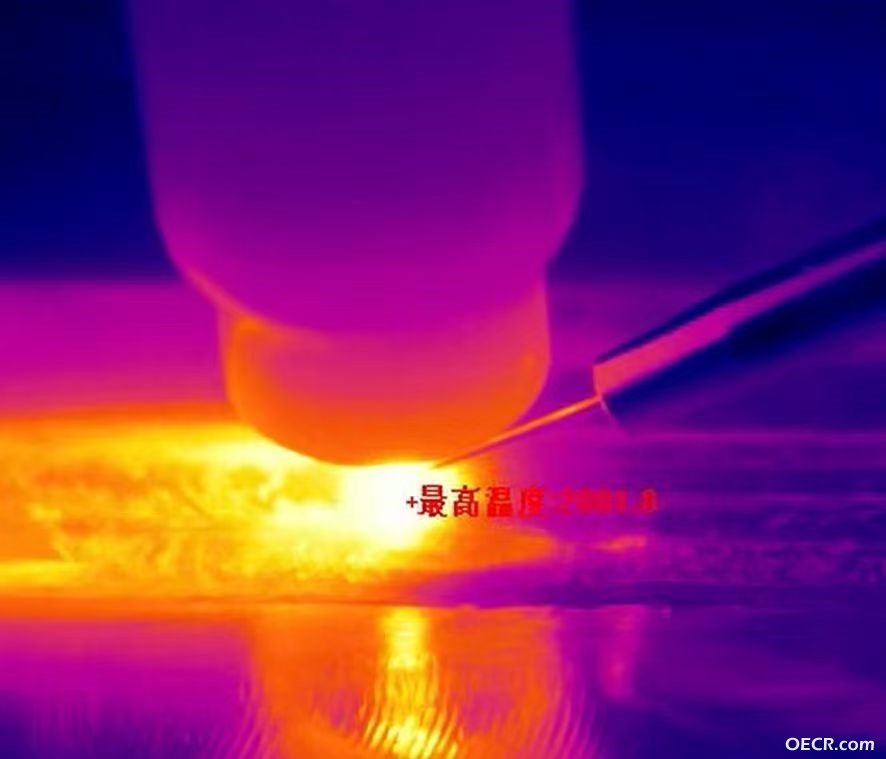

长周期打印中，热量在零件内部逐层累积，可能导致熔池尺寸持续增大、局部过热甚至几何变形。热像仪提供的是每一层的全域温度场快照，使工程师能够观察到热积累的趋势，而不是等到最后一层才发现零件已经超出公差。对于DED工艺，熔池温度场与温度梯度的实时数据同样是判断稀释率、结合质量和热应力风险的核心依据。

协同逻辑：热像仪报警时，光斑仪回答“为什么”

当热像仪检测到某一区域熔池冷却异常或出现未熔合的热征兆时，如果只靠热像数据，工程师面临的是一个“结果异常但原因不明”的局面：是粉末层厚度不对？是扫描策略问题？还是光束本身已经变形，导致能量没有按预期注入？此时，光束分析仪在打印前或打印中记录的光斑椭圆度、M²和焦点位置数据，就成了区分“工具问题”与“工艺问题”的关键证据。如果光斑数据正常，问题指向粉末或扫描策略；如果光斑已经劣化，则优先解决光学链路的维护与校准。这种光热互证，将缺陷诊断从“猜测”变为“归因”。

四、分工艺的价值侧重

五、现实价值：从“事后分拣”走向“过程认证”

在医疗植入物、航空航天等对一致性要求极高的领域，3D打印零件的验收不能依赖“打印完再检测”的抽样式质量控制。光束分析仪与热像仪的协同，提供的是一条可追溯的过程证据链：打印前，光斑参数确认“工具合格”；打印中，逐层热像记录“结果可控”；出现异常时，光斑数据辅助“归因定性”。对于动辄运行数十小时的高价值打印任务而言，这种协同的意义不在于替代最终的无损检测，而在于显著降低“打印到最后一刻才发现问题”的概率，同时为工艺参数的持续收敛提供光与热两端的量化依据。

六、结语

3D打印的质量，一半取决于“光是否如约到达”，一半取决于“热是否如约演化”。光束分析仪守住前者，红外热像仪盯住后者。当两者被放在同一条工艺数据链上解读时，增材制造才真正从“参数依赖型经验制造”，走向“光热协同的数据驱动制造”。
