纳米级精度的“光学标尺”：工业级白光干涉仪如何重塑微纳制造质量？ ... ... ...

　　在现代工业制造的微观世界里，尺寸的定义早已突破了微米的边界，迈向了以“纳米”为单位的全新维度。无论是驱动数字时代的半导体晶圆，还是聚焦星辰大海的精密光学元件，其表面的微小瑕疵、几纳米的粗糙度偏差或微观面形畸变，都可能成为导致整机性能失效的“隐形杀手”。

　　为了在生产线上精准捕捉这些肉眼不可见的微观缺陷，非接触式光学三维测量技术应运而生。其中，工业级白光干涉仪凭借其超高的分辨率、非破坏性检测以及对三维形貌的高保真还原，已然成为高端精密制造领域不可或缺的“测量利器”。

　　

　　一、 理论溯源：白光干涉技术的核心物理原理

　　要理解工业级白光干涉仪为何能实现纳米级的高精度测量，我们需要探究其背后的光学与物理理论——低相干干涉原理

　　1. 宽光谱与极短的相干长度

　　传统激光干涉仪使用单色光，相干长度较长，容易产生多级干涉条纹混淆。而白光干涉仪采用的是宽光谱复合光源（如白炽光、LED复合光源等）。白光的显著特点是相干长度极短（通常仅有几个微米）。这意味着，只有当测量光路（到达被测样品表面）与参考光路（到达内部参考镜）的光程差（OPD）几乎为零时，才会产生清晰的干涉条纹。

　　2. 垂直扫描与相移算法的完美结合

　　当仪器内部的精密压电陶瓷驱动显微物镜做垂直方向的微量扫描时，被测表面的每一个像素点都会经历一个干涉条纹从“无”到“有”再到“消失”的过程。

　　垂直扫描干涉法（VSI）： 仪器通过捕捉干涉条纹包络线的峰值位置，能够获取全场的大范围绝对高度信息。

　　相移干涉法（PSI）： 通过引入微小的相位移动，利用先进的算法对干涉图样进行精确数学解算，从而将垂直分辨率推向亚纳米级别。

　　这种“大范围形貌扫描”与“超高精度微观测量”的结合，赋予了白光干涉仪无与伦比的技术优势。

　　二、 技术演进：先进相移算法如何降低测量不确定度？

　　在精密计量中，测量不确定度是评估测量结果可信度的金标准。任何微小的环境波动、算法偏差或系统噪声，都会放大测量误差。

　　现代工业级白光干涉仪通过引入先进的相移算法与数字信号处理技术，实现了对测量不确定度的颠覆性降低：

　　抑制杂散与环境噪声： 多步相移算法（如Advanced 5-step/7-step算法）能够有效剥离系统内部杂散光及高频电磁噪声。

　　突破微观极限： 显著提升了相位解算的鲁棒性，即使在面对超光滑、高反射率或复杂材质的表面时，也能确保重复性误差控制在亚纳米量级，为工业品控提供坚实的数据支撑。

　　三、 工业级应用：决胜高要求场景的微观检测

　　凭借实时、非接触式的核心优势，工业级白光干涉仪在多项高标准、严要求的现代工业场景中大放异彩：

　　半导体晶圆制造与先进制程封装：

　　用于监测硅片平坦度、化学机械抛光（CMP）后的表面平整度、微电子封装凸点（Bump）高度以及硅通孔（TSV）深度，确保芯片制造各环节的良率与可靠性。

　　精密光学元件与高端光学镜头：

　　针对高精度非球面透镜、球面镜、反射镜及衍射光学元件（DOE）进行全场非接触式扫描，避免了传统接触式探针划伤珍贵光学镀膜的风险。

　　微机电系统（MEMS）与精密机械：

　　实时测量微型悬臂梁、微齿轮的动态响应、台阶高度及热应力形变。

　　四、 携手共赢：开启您的纳米级精密检测新时代

　　面对日益严苛的工艺标准与质量挑战，您是否正在寻找一款能够兼顾实时在线检测、非接触保护与极低测量不确定度的高性能工业级白光干涉仪？

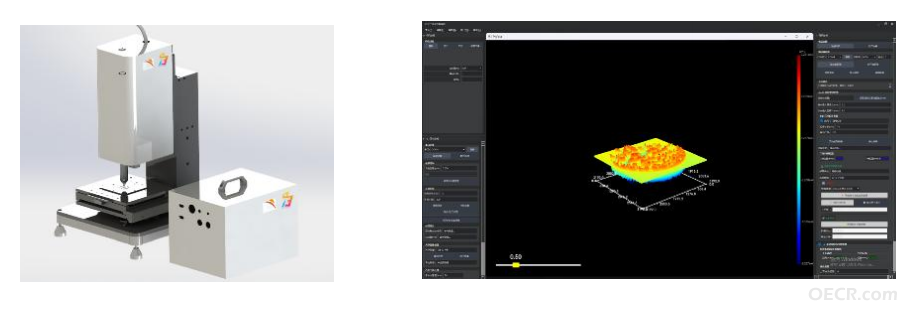

　　我们为您精心打造的新一代工业级白光干涉仪解决方案，正是为半导体晶圆、精密光学元件等高要求应用场景量身定制。它不仅融合了前沿的相移算法与超稳定光学平台，更具备高效的自动化分析软件，助您的企业在微纳制造赛道上抢占先机。

　　

　　如果您想进一步了解产品参数、索取样品测试报告，或者探讨具体的检测难题，欢迎随时与我们联系。请扫描下方二维码，填写您的具体检测需求与联系方式，我们的资深应用工程师团队将在24小时内为您提供专业的一对一技术支持：
