光纤激光器的“光热双模态”：红外热像仪与光斑分析仪的协同应用 ... ...

一、光纤激光器的本质困境：热与光相互纠缠的“双黑箱”

光纤激光器以光束质量优异、电光转换效率高著称，但其电光转换效率通常在30%~40%之间，剩余能量几乎全部以热能形式耗散。这意味着，一台1kW输出的光纤激光器，其内部耗散的热功率超过2kW。这些热量分布在LD泵浦源、增益光纤的量子亏损发热、光纤熔接点损耗、合束器、端帽以及驱动电路等多个环节，任何一个局部的异常温升，都可能触发“温度升高→光纤老化加速→温度进一步升高”的恶性循环，最终导致涂层老化、包层光泄漏、波长漂移、光束质量劣化，甚至光纤烧毁与泵浦芯片永久性损坏。

更棘手的是，热与光并非独立演化。研发工程师长期面对两个相互纠缠的“黑箱”：“热箱”——增益光纤、合束器、光栅等关键器件的内部温度分布无从知晓，直到烧毁才后知后觉；“光箱”——M²因子、束腰位置、高阶模占比等光束参数与实际热状态之间的关联被割裂，仅靠理想仿真难以复现真实样机的输出偏差。传统研发依赖热电偶单点测温配合功率计与光束轮廓仪的离线、离散测量，数据滞后，无法回答“温度变化如何改变光束质量”这一核心问题。

破解这一困境，需要同时打开“热箱”与“光箱”，并将两者的数据同步到同一条时间轴上。红外热像仪与光斑分析仪的“光热双模态”组合，正是为此而生。

二、光斑分析仪：量化“光”的基因表达

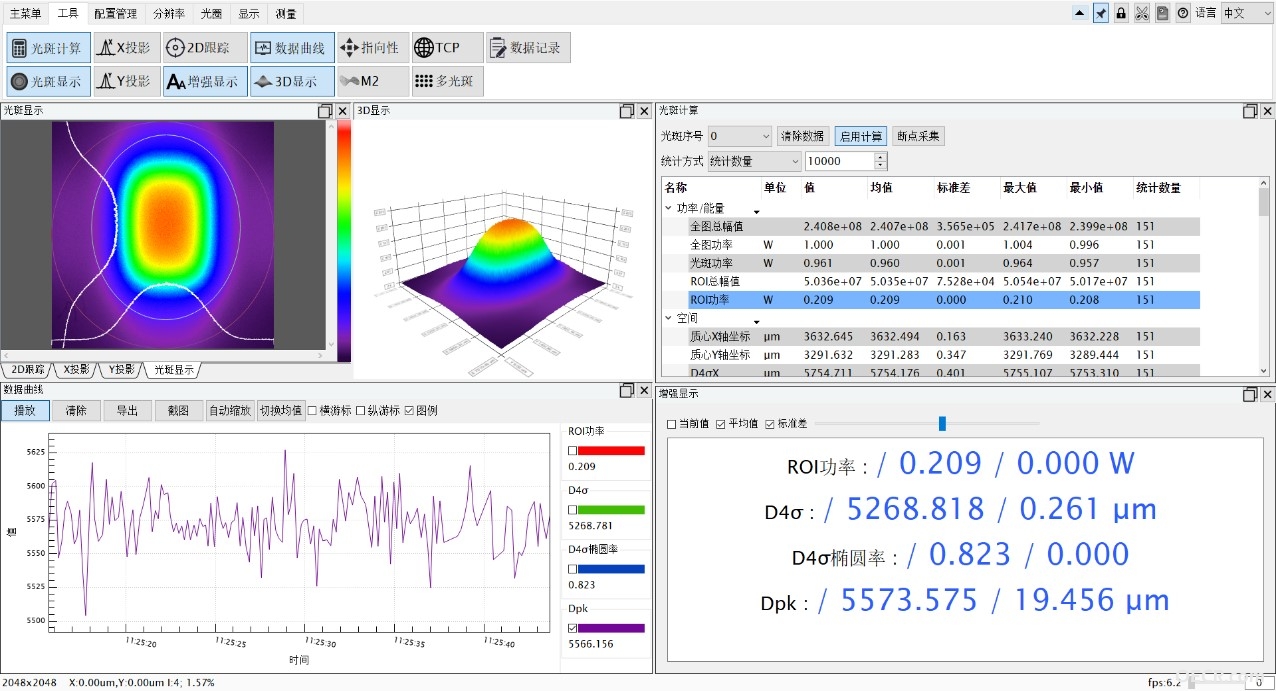

光斑分析仪（光束质量分析仪）承担的是“光场诊断”的角色。它不满足于仅仅知道激光“有多少功率”，而是要回答“光束长什么样、质量有多好”。核心测量参数包括：

• M²因子：光束质量的核心指标，直接反映光束接近衍射极限的程度，需对X/Y方向分别评估；

•束腰直径与位置：决定聚焦能力和加工精度；

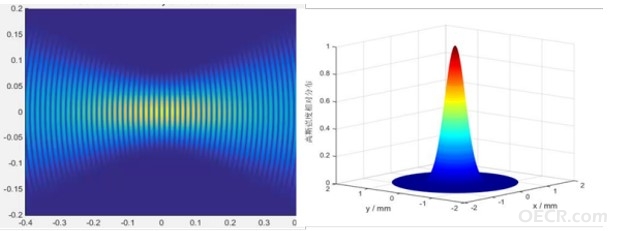

•发散角与瑞利长度：描述光束的传播特性；

•光斑椭圆率与像散：揭示光路中是否存在非对称的热畸变或失调；

•光束指向稳定性：在长时间运行中，指向漂移往往是热透镜效应的直接征兆。

在光纤激光器中，光斑分析仪的价值不仅在于“验收”，更在于动态感知。传统M²测量是时间平均的结果，无法捕捉高功率光纤激光系统中热透镜效应的瞬态变化；而基于多光斑技术的实时M²测量，可以在单脉冲或传感器帧率级别上完成光束质量评估，从而将“热致光束劣化”从模糊的事后现象，变为可追踪的实时曲线。当光束质量因子出现无法用电参数解释的劣化时，光斑分析仪提供的是“光”这一侧的异常信号——但它无法告诉你，热究竟发生在哪里、有多严重。

三、红外热像仪：全景透视“热”的空间分布

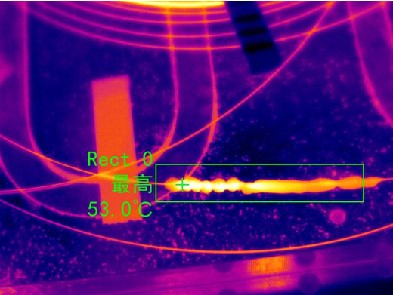

红外热像仪承担的是“热场监控”的角色。它以非接触、面阵成像的方式，将光纤激光器内部关键热源的全域温度场变为可视化的热图。在光纤激光器中，热像仪的部署点位与诊断目标高度对应：

热像仪的核心贡献，是将“热”从单点、离散的数值，升级为全域、连续、可定位的空间信息。搭配微距镜头，它能够清晰分辨直径百微米量级的光纤熔接点温升，规避“像素平均效应”造成的测温偏低，使隐性热斑无处遁形。但热像仪单独使用时，也有其边界：它知道“哪里热”，却不知道“这个热点对光束质量意味着什么”。

四、协同破局：当“热场”与“光场”被同步解读

光斑分析仪与红外热像仪的真正价值，不在于各自独立的精度指标，而在于将温度数据与光斑参数同步到同一时间轴之后，所揭示的因果关系。这种“光热双模态”协同，直接切入了光纤激光器中最棘手的几个耦合问题：

（一）破解热致模式不稳定（TMI）的定位难题

TMI是高功率光纤激光器功率提升的核心瓶颈，本质上是一种热非线性效应：光纤中的温度梯度形成折射率光栅，将基模能量耦合到高阶模，导致光束质量突发性劣化。传统手段只能观察到“功率到某个点后光斑开始闪烁”，却无法回答“是哪个位置的热积累触发了TMI”。协同方案给出了清晰的因果链：红外热像仪标定光纤盘上温度最高的区域及其温升速率，光斑分析仪同步量化该时刻高阶模含量的跳变。当某处光纤盘温度超过75℃、M²因子开始加速劣化时，工程师获得的不再是一个孤立的现象，而是一个可定位、可量化的热阈值——这正是热致折射率光栅形成的信号。在此基础上，优化盘绕半径或水冷流道，就有了明确的作用靶点。

（二）解耦合束器的“热不均”与“光像散”

合束器是多路泵浦光的汇聚节点，也是热负荷高度集中的部件。当合束器端面温度分布不均时，热应力会引起局部折射率变化，在光束上表现为像散或椭圆度恶化。热像仪单独看到的是“端面某侧偏热”，光斑分析仪单独看到的是“光斑变扁”，两者都是症状。同步之后，工程师可以确认：光斑像散的出现与合束器特定方位的温升在时间上严格对应，从而将改进方向精准锁定在端面镀膜均匀性或水冷接触设计上，而非盲目调整整个光路。

（三）从“事后切片”到“非破坏性验收”

合束器与光栅的焊点质量，传统上依赖破坏性切片或回波损耗间接判断。协同方案提供了另一种路径：热像仪实时显示熔接点的温度场，光斑分析仪同步测量该连接引入的传输损耗对光束质量的影响。如果温升与光束劣化同时出现异常，即可在不破坏样品的前提下判定连接质量不合格；如果温升正常而光束质量异常，则问题被引导至光路其他环节。这种光热互证的方式，大幅提升了出厂质检的效率和可靠性。

协同诊断逻辑示意

热像仪发现：光纤盘某区域温度异常升高（如>75℃），或合束器端面出现不对称热区。

光斑分析仪同步确认：同一时间窗口内，M²因子劣化、光斑椭圆度增大或高阶模含量跳升。

协同结论：热异常与光劣化在时间与空间上对应，锁定该热区为光束质量退化的直接诱因，而非其他光路因素。

五、全流程价值：从研发调试到出厂老化

“光热双模态”的价值并不局限于研发台架上的机理研究，它贯穿光纤激光器从样机到量产的全流程：

1. 研发调试阶段：快速收敛泵浦波长、增益光纤长度、盘绕半径等参数的最优组合，将“试错”变为“数据驱动的寻优”，显著缩短迭代周期；

2. 来料与制程质检：对泵浦源、合束器、熔接点进行非破坏性热像筛选，同时用光斑分析仪验证关键连接对光束质量的影响，将不良品拦截在整机装配之前；

3. 出厂老化测试：在逐级升功率的老化过程中，热像仪连续记录关键部件温度曲线，光斑分析仪同步监测M²与指向稳定性。两者共同构成每台激光器的“热-光健康档案”，为可靠性评估和失效溯源提供不可替代的数据链。

六、光研科技的一站式“光热协同”能力

实现上述协同，并不需要用户自行拼凑不同厂商的设备与软件。光研科技的产品矩阵同时覆盖了光斑分析仪与红外热像仪两大核心工具：自主研发的光斑分析仪覆盖紫外至长波红外波段，像素尺寸最小可达1.85μm，可满足光纤激光器输出光束的M²、束腰、发散角与指向稳定性测量，并支持定制化的衰减与集成方案；红外热像仪则涵盖中波制冷、短波与在线式等多个系列，可针对泵浦源、增益光纤盘、熔接点、合束器等不同点位选择最优的光谱波段与空间分辨率。

更重要的是，光研科技能够基于对两类工具在光纤激光器场景中的深刻理解，提供从光束参数测量到热过程监控的一体化方案：光斑数据与热像数据在统一的软件平台或SDK框架下完成时间同步与关联分析，避免了多供应商设备之间的协议壁垒与信息孤岛。对于追求高功率、高光束质量、高可靠性的光纤激光器制造商而言，这种“光热同源”的协同能力，本身就是一条缩短研发周期、降低质量成本的捷径。

七、结语：让每一瓦功率的“热代价”都变得可读

光纤激光器的功率提升，本质上是在与热效应争夺光束质量。光斑分析仪告诉我们“光变成了什么样”，红外热像仪告诉我们“热发生在哪里”——只有当这两条信息被同步解读时，工程师才能真正理解“热如何改变了光”。“光热双模态”不是两个工具的简单叠加，而是一种从“离散感知”到“因果闭环”的范式升级。它让光纤激光器内部那个曾经不可见的“热-光耦合黑箱”，变成了一组可追溯、可优化、可复现的数据流。这，正是高功率光纤激光器从“能出光”走向“出好光”的关键一步。

光研科技——以光斑为尺，以热像为眼，让每一瓦功率的“热代价”清晰可读。
