红外热像仪在激光器生产中的应用：从芯片筛选到整机老化的全流程热管控 ... ...

非接触·高帧频·微米级分辨——让每一台激光器的“热基因”都清晰可控

一、引言：激光器生产中的“热”命门

激光器作为高精密光电产品，其性能、寿命和可靠性高度依赖于生产过程中对温度的控制。从泵浦源芯片的来料筛选，到增益光纤的盘绕封装，再到合束器熔接、整机老化测试，每一个环节的温度异常都可能埋下隐患：芯片暗缺陷、光纤熔接点过热、合束器烧毁、模式不稳定（TMI）等。传统的热电偶接触测温不仅布点有限、响应慢，更可能损伤精密的芯片和光纤表面。红外热像仪以其非接触、全域实时、微米级空间分辨率的独特优势，正在成为激光器生产线上不可或缺的“热学显微镜”和“质量守门员”。

二、泵浦源芯片筛选：从源头剔除“热缺陷”

（一）芯片与巴条的温度分布检测

半导体激光器泵浦源（如GaAs基、InP基芯片）在封装前需要经过严格的性能筛选。红外热像仪可在通电条件下，快速获取芯片或巴条表面的温度场分布：

1. 识别发光区异常发热点，对应腔面灾变光学损伤（COD）或暗线缺陷；

2. 评估巴条各发光单元的温度均匀性，温差＞2℃即判定为不合格；

3. 配合探针台，实现晶圆级或芯片级的热像自动扫描，筛选效率提升10倍以上。

（二）金锡焊料空洞检测

泵浦芯片与热沉之间的焊接质量直接决定散热效率。利用红外热像仪在通电状态下观测芯片表面温度，若存在焊料空洞，对应区域会出现局部高温（比正常区域高5~15℃），从而无损识别焊接缺陷。

三、增益光纤与合束器生产：守护最脆弱的“光路关节”

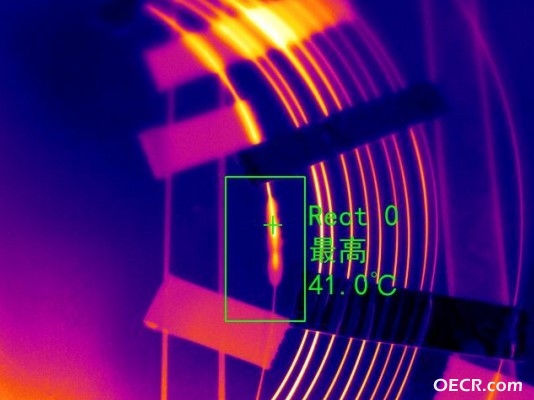

（一）光纤熔接点温度监控

增益光纤与泵浦合束器、光纤光栅之间的熔接点，是激光器中最脆弱的环节之一。熔接质量不良或存在微小气泡，在高功率运行时会因吸收散射光而局部过热，最终导致烧毁。红外热像仪可在熔接后立即进行通电测试：

1. 实时监测熔接点温升，若温度超过80℃或温升速率异常，自动报警；

2. 通过热像图定位过热位置，指导熔接参数优化；

3. 记录每个熔接点的“热指纹”，建立质量档案。

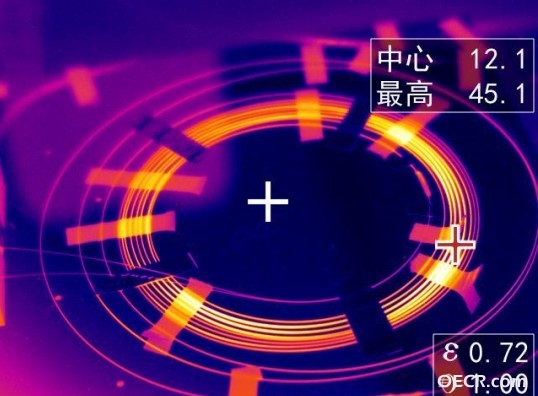

（二）光纤盘绕与封装热分布检测

高功率光纤激光器的增益光纤通常盘绕在水冷板或光纤盘上。盘绕张力不均或局部弯曲半径过小，会导致光纤局部过热，进而引发热致模式不稳定（TMI）。采用红外热像仪对光纤盘进行全域扫描：

1. 识别光纤盘上的“热环”或“热点”，定位盘绕缺陷；

2. 评估水冷板温度均匀性，温差应控制在±2℃以内；

3. 在老化测试中连续监测，确保TMI阈值满足设计指标。

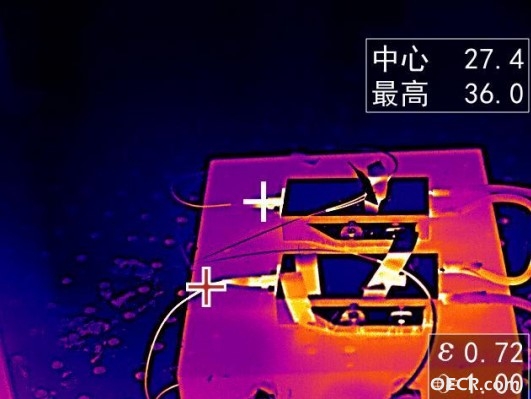

（三）合束器与光栅封装温度控制

合束器和光纤光栅在封装过程中需要点胶或金属化焊接。红外热像仪可监测固化或焊接过程中的温度分布，避免局部过热损伤光纤，同时确保封装应力均匀。

四、整机装配与老化测试：从“单件热控”到“系统热管理”

（一）光学元件安装与准直

在激光器整机装配过程中，端帽、准直镜、输出镜等光学元件的安装位置和角度会影响光束质量和热负载。红外热像仪可在低功率调试时，通过观测光学元件表面的温度分布，辅助判断光路是否准直、有无杂散光聚焦。

（二）整机老化与可靠性测试

激光器出厂前需进行长时间老化测试（通常72小时至2000小时）。传统方式仅监测输出功率和少数热电偶，无法发现局部热异常。在线式红外热像仪可7×24小时连续监测：

1. 泵浦源、合束器、光纤盘、端帽等关键部件的温度场；

2. 自动记录温度趋势，生成“热履历”报告；

3. 当温度超过阈值或温升速率异常时，自动触发报警并保存前后热像视频，为失效分析提供“黑匣子”数据。

（三）散热系统性能验证

通过红外热像仪测量激光器外壳、水冷板、风冷翅片的温度分布，可量化评估散热系统的实际效果，指导散热设计优化。例如，某万瓦激光器采用热像仪发现水冷板存在局部“死水区”，优化流道后，泵浦源温度下降8℃，电光效率提升1.5%。

五、为什么选择光研科技中波制冷热像仪？

六、实施建议：构建激光器生产全流程热管理体系

（一）来料与芯片筛选工位

配置中波制冷热像仪+显微镜头，对泵浦芯片、巴条进行100%热像筛选，建立“热参数-电参数”关联数据库。

（二）光纤熔接与盘绕工位

配置在线式热像仪，对熔接点、光纤盘进行实时温度监控，自动判定合格/不合格，并记录每个工件的热像图。

（三）整机老化测试区

配置多台在线式热像仪，覆盖激光器整机关键发热部件，实现7×24小时无人值守监控，异常自动报警并联动停机。

（四）数据分析与追溯平台

将热像数据与功率、电流、温度等参数融合，建立激光器“热履历”档案，支持质量追溯和工艺持续优化。

七、结语：让每一台激光器都拥有“可追溯的热健康档案”

在激光器生产从“经验制造”迈向“数据智造”的今天，红外热像仪已不再是简单的测温工具，而是贯穿芯片筛选、光纤处理、整机装配、老化测试全流程的“热学质量大脑”。它让不可见的热缺陷变得可见，让不可控的工艺波动变得可控，让每一台出厂激光器都拥有一份完整、可追溯的“热健康档案”。光研科技以中波制冷热像仪为核心，为激光器制造企业提供从单机到产线、从硬件到软件的完整热管理解决方案，助力中国激光产业迈向更高功率、更高可靠性、更高效率的新时代。

光研科技——以红外之眼，守护激光器从“芯”到“整机”的每一度热安全。
