红外热像仪在石英玻璃生产中的关键监测应用：从熔融到成型的全流程热守护 ...

非接触·全域测温·精准控温——让每一炉石英玻璃都“晶莹剔透”

一、引言：石英玻璃生产的“热挑战”

石英玻璃以其优异的光学透过率、极低的热膨胀系数和卓越的耐高温性能，成为半导体光刻、光纤通信、航空航天等尖端领域的关键材料。然而，石英玻璃的生产是一个极端高温、多相变、热历史敏感的复杂过程——从高纯石英砂的电熔或气炼熔融，到精密退火消除内应力，任何一个环节的温度失控都可能导致气泡、条纹、折射率不均或炸裂等致命缺陷。传统热电偶和红外点温仪只能提供离散点的温度数据，难以捕捉炉膛内或石英锭表面的真实温度分布。红外热像仪以其非接触、全景实时、高灵敏度的独特优势，正在成为石英玻璃制造企业提升良率、降低能耗、保障安全生产的核心工具。

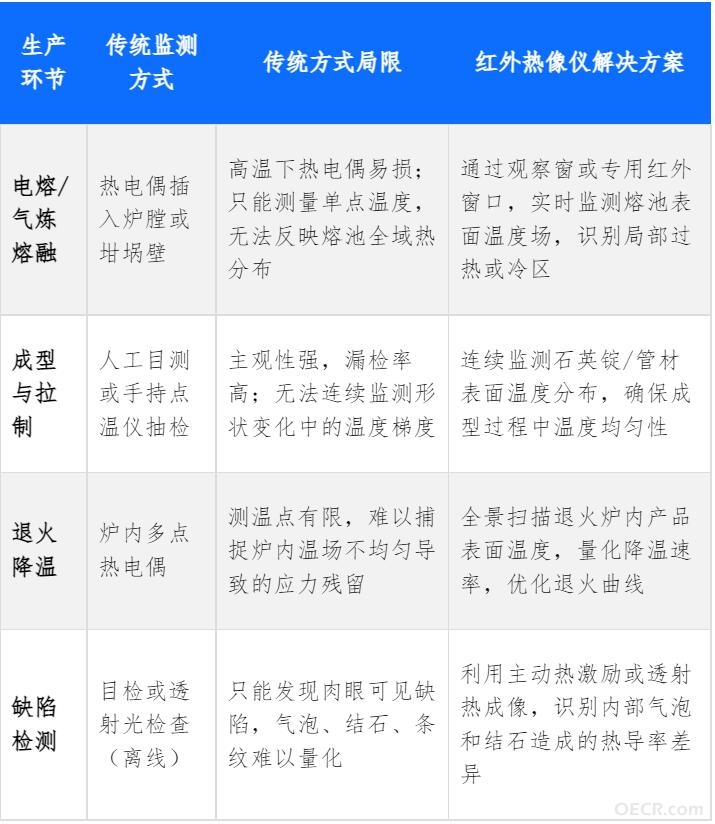

二、石英玻璃生产的核心痛点与红外热像仪的破局之道

三、熔融阶段：熔池全域温度场可视化

（一）电熔法坩埚熔池监控

在电熔法生产高纯度石英玻璃过程中，坩埚内熔融石英温度通常超过2000℃。红外热像仪通过坩埚上方的观察窗口或光纤耦合红外探头，实时捕捉熔池表面温度分布：

1. 识别电极附近局部过热区域（温差＞50℃），防止电极过度损耗或熔体挥发；

2. 检测熔池表面气泡富集区，通过温度异常提前预警气泡卷入；

3. 结合温度场数据自动调节电极功率分配，实现熔池温度均匀性闭环控制。

（二）气炼法火焰熔融监控

气炼法利用氢氧焰将石英砂熔融沉积成石英锭。红外热像仪可同时观测火焰温度分布和沉积层表面温度：

1. 监测火焰形状和温度对称性，确保加热均匀；

2. 实时测量沉积层表面温度梯度，避免因热应力导致炸裂。

四、成型与拉制阶段：温度均匀性的“守护神”

（一）石英锭成型温度梯度监测

在将熔融石英注入模具成型过程中，模具底部与顶部的温差可能导致石英锭内部产生永久应力。红外热像仪从多角度扫描：

1. 生成石英锭三维温度分布图，识别温差＞30℃的区域；

2. 指导模具加热/冷却策略优化，确保温差控制在10℃以内。

（二）光纤预制棒拉制温度监控

制备光纤用石英预制棒时，拉丝炉内温度直接决定光纤的折射率分布和损耗。热像仪通过炉体窗口：

1. 实时监测预制棒颈部温度，精度±2℃；

2. 监测炉内温度场均匀性，避免因温度波动导致的纤芯同心度偏差。

五、退火阶段：消除残余应力的“温度标尺”

（一）退火炉温场均匀性验证

退火是消除石英玻璃内应力的关键工序。传统方式依赖炉内少数热电偶，无法反映产品表面真实温度分布。红外热像仪通过退火炉观察窗：

1. 扫描整个石英锭表面温度场，识别炉内热点或冷区；

2. 验证退火曲线实际执行效果，确保降温速率控制在工艺要求的±2℃/h以内。

（二）应力分布预测

通过退火过程中石英锭表面温度梯度数据，结合有限元热-力学模型，可预测最终残余应力分布，指导退火工艺的精细化调整。

六、缺陷检测：热像仪的“透视”能力

（一）主动热激励气泡检测

利用闪光灯或激光脉冲对石英玻璃表面进行瞬时加热，内部气泡和杂质会因热导率差异导致表面温度响应异常。红外热像仪记录热扩散过程：

1. 气泡区域因热阻较大，冷却速率明显慢于周围基体（温差可达0.5~2℃）；

2. 通过热像序列分析，可精确标定气泡的位置与尺寸，检测精度优于传统透射光法。

（二）结石与条纹检测

石英玻璃中的结石（未熔融颗粒）和条纹（折射率不均匀区域）会导致热传导异常。红外热像仪通过热波成像技术，可实现对内部微缺陷的无损、快速筛查，弥补传统目检的不足。

七、红外热像仪选型建议与部署要点

（一）测温范围与波段选择

石英玻璃熔融阶段温度普遍＞2000℃，建议选用测温上限≥2500℃的短波红外（SWIR，1-2.5μm）热像仪。SWIR更适合超高温度测量，且受水汽、二氧化碳吸收干扰小。

（二）抗高温防护与安装方案

部署在高温炉附近的红外热像仪需配备水冷或风冷防护套，并选用耐高温蓝宝石窗口。对于观测空间受限的炉体，可采用光纤耦合红外探头，将热像仪主机置于远离高温区域的安全位置。

（三）软件分析功能

建议配套具备自动温差报警、温度曲线记录、多区域ROI分析功能的软件平台。对于退火炉等长时监控场景，需支持7×24小时连续录像和数据导出，便于批次追溯。

八、未来展望：从监测到智能热管理

随着“双碳”目标的推进，石英玻璃行业对能耗和良率的追求日趋严苛。红外热像仪将与其他传感器（如氧分压、振动监测）数据融合，结合AI预测模型：

1. 实现电极寿命预测：通过熔池温度场演变预测电极损耗周期；

2. 联动PLC闭环控温：自动调节熔炼功率或退火炉加热区功率分配；

3. 构建数字孪生体：将热像数据映射到石英玻璃三维模型，实现全生命周期热历史可追溯。

九、结语：让每一块石英玻璃都“经得起热考验”

石英玻璃的品质，本质上是温度历史的精准复现。红外热像仪以其非接触、全域、高精度的独特能力，将传统“经验+抽样”的生产模式升级为“数据驱动+实时闭环”的智造模式。它不仅是质量检测工具，更是工艺优化的加速器、节能降耗的催化剂。在追求极致纯净与均匀的石英玻璃世界里，红外热像仪正成为不可或缺的“热学守护者”，助力行业向更高端、更可持续的方向迈进。

光研科技——以红外之眼，守护每一度温度的精确，见证每一块石英的晶莹。
