激光切割的“双刃利器”：红外热像仪+光束质量分析仪如何让切缝媲美镜面 ...

从焦点漂移到热影响区——让每一束光都“刀锋所至，毫厘不差”

一、激光切割的“隐秘痛点”：为何切缝总是不够完美？

激光切割作为目前最通用的加工手段之一，几乎覆盖了从薄板钣金到厚板结构件的全场景。然而，碳钢、不锈钢、铝合金、甚至高反材料的切割质量，往往受限于两大“隐形杀手”——焦点漂移与热积累失控。在长时间切割、厚板或复杂轮廓加工中，即使功率、速度、气压等参数看似“最优”，切割面依然可能出现以下问题：

1. 切割面粗糙：出现条纹或挂渣，需二次处理；
2. 锥度过大：上宽下窄，影响后续装配精度；
3. 热影响区（HAZ）过宽：导致材料组织变化，降低力学性能；
4. 高反材料“拒焊”：铜、铝等对1064nm激光反射率＞90%，能量难以稳定耦合。

传统切割仅依靠功率计和人工经验调整参数，属于“开环控制”，难以实时感知切割状态的变化。而红外热像仪与光束质量分析仪的协同介入，相当于给切割头装上了“视觉”与“触觉”，让每一次切割都透明可控。

二、光束质量分析仪：守住焦点的“金标准”

（一）焦点位置与光斑形态实时监测

切割过程中，由于热透镜效应或光学元件热漂移，实际焦点位置可能偏移几百微米，对于薄板切割来说已是致命误差。光束质量分析仪可实时监测：
• 光斑直径与椭圆率：直接反映焦点位置与像散；
• M²因子变化：判断光路是否因热形变而退化；
• 指向稳定性：确保光轴在高速扫描或长时加工中保持稳定。

（二）主动补偿，闭环调节

当检测到光斑偏移或变形，系统可联动驱动电机微调准直镜或切割头位置，实现闭环焦点补偿，确保切割过程中焦点始终锁定在理想位置。某机床厂引入该方案后，对12mm碳钢的切割锥度从0.15mm稳定控制在0.05mm以内。

三、红外热像仪：切缝热场的“全景雷达”

（一）熔融前沿温度监控

切割过程实质上是激光熔化材料+辅助气体吹除熔渣。热像仪聚焦于切割前沿，可捕捉：
• 切缝前沿温度场：判断能量是否足以穿透板厚；
• 热影响区扩展边界：量化热输入，防止过烧；
• 挂渣或未切透热信号：通过局部温度异常提前预警。

（二）智能调节工艺参数

将热像数据接入PLC，当检测到切缝前沿温度低于设定阈值（如碳钢切割＜1400℃），系统自动提高激光功率或降低速度，避免“切不透”；反之则降低功率，防止过烧和挂渣。

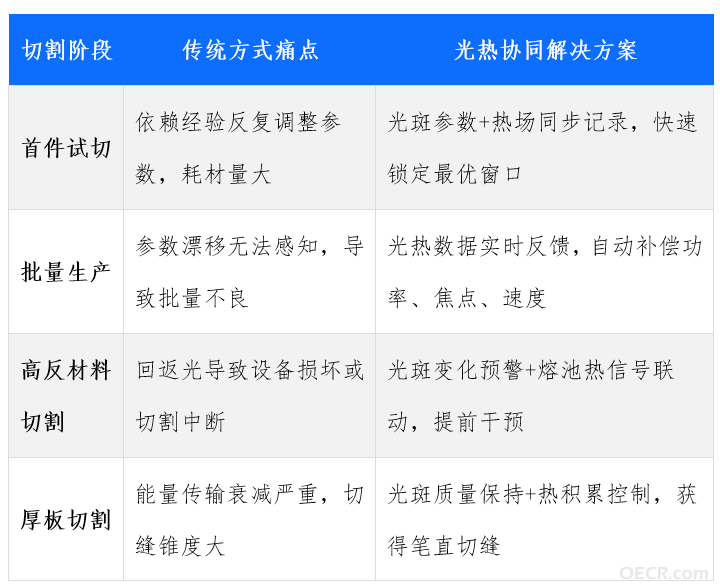

四、光热协同：1+1＞2的“化学反应”

实际案例：某汽车零部件企业铝硅镀层热成型钢切割

• 原问题：使用6kW光纤激光切割2mm铝硅镀层板（高反+涂层），飞溅严重，切割面毛刺高度＞0.15mm，需二次打磨；
• 部署光热协同监控后：
  — 光束质量分析仪发现光斑椭圆率因镀层反射波动，通过闭环补偿稳定在1.02以内；
  — 红外热像仪监测到切缝前沿温度波动范围达±80℃，通过PID控制器将波动收窄至±15℃；
• 最终成果：切割面毛刺高度降至0.03mm，省去打磨工序，单件加工成本降低22%，产线效率提升30%。

五、选型建议与部署要点

（一）光束质量分析仪

建议选用具备高动态范围的光斑分析仪，以应对切割头高速扫描时可能出现的功率波动。对于高反材料切割，可考虑加装分光镜（透反比99.5:0.5）进行在线监测，避免对主光路造成损耗。

（二）红外热像仪

推荐选用测温范围覆盖600~2000℃、帧频≥100Hz的中波红外（MWIR）热像仪。安装时应注意与切割头保持同轴或近同轴视角，确保切割前沿始终处于视场中心。

（三）数据融合与MES对接

建议将光斑参数、热场数据与机床PLC信号同步，通过EtherCAT或OPC UA上传至MES系统，形成每件工件的切割“健康档案”，为后续质量追溯和工艺优化提供数据基础。

六、结语：让每一道切缝都成为“品质名片”

激光切割的竞争已不再仅仅比拼功率大小，而是比谁能在长期、高速、复杂工况下保持切割质量的一致性。红外热像仪与光束质量分析仪的“光热双模态”，使切割过程从“盲切”走向“可视”，从“经验驱动”走向“数据驱动”。它们不仅是检测工具，更是切割工艺的“稳舵石”——确保每一束光都能精准地“切开”材料，而不会“烧伤”质量。

光研科技——以光为尺，以热为镜，助力激光切割走向极致精度。
