高反材料加工的“光热双保险”：红外热像仪+光束质量分析仪如何攻克铜铝焊接难题 ... ...
从背向反射到熔池失控——让每一束激光都能“稳稳扎根” 铜、铝、金、银等对1064nm近红外激光反射率高达90%以上的“高反材料”，一直是激光加工的梦魇。传统激光焊接或切割中，超过80%的激光能量被反射，不仅导致加工效率低下，更可能引发三大致命问题：
1. 回返光损毁器件：反射光沿光路返回，可能烧毁光纤输出端、合束器乃至激光器谐振腔，造成数十万元级的设备损坏； 2. 熔池不稳定：材料对激光吸收率随温度剧烈变化，导致熔深波动极大，焊缝一致性难以保证； 3. 工艺窗口极窄：有效参数范围通常只有普通钢材的1/3，参数稍有偏移即产生飞溅、气孔或未熔合。 传统方案通常仅靠单一功率计或经验参数表，缺乏对光场和热场的实时感知。而红外热像仪与光束质量分析仪的协同介入，第一次为高反材料加工装上了“光热双探针”，让每个脉冲都变得可控可追溯。
二、光束质量分析仪：斩断回返光的“第一道防线” （一）实时监测光路健康，预警回返光风险 光束质量分析仪放置在光路末端或分光镜旁，可实时监测： • 光斑形态与指向稳定性：若监测到光斑出现“拖尾”或“分叉”，说明光路中存在异常反射或热透镜效应； • 功率密度分布变化：当回返光导致合束器或光栅局部发热，会改变透射波前，表现为光束质量因子M²的突然劣化。 （二）优化光斑尺寸与焦点位置，提升吸收效率 高反材料对光斑尺寸极其敏感。光束质量分析仪精确测量焦斑位置和瑞利长度，帮助工艺工程师找到“最佳能量集中度”参数，使铜材对红外激光的吸收率从不足10%提升至稳定在22%~28%区间。 三、红外热像仪：熔池热场的“全景监控器” （一）熔池温度场动态观测 红外热像仪以百赫兹级帧频实时捕捉熔池及其热影响区的全温度场，提供： • 熔池峰值温度及分布：判断能量是否集中； • 热影响区梯度：评估热输入对周边材料的影响； • 飞溅与匙孔行为：通过热图像识别不稳定射流或等离子体屏蔽。 （二）实时反馈闭环控制 将温度数据接入PLC，当熔池温度偏离目标窗口（如铜焊接设定在1350±50℃），系统自动调节激光功率或扫描速度，将熔深波动控制在±0.05mm以内，远优于传统开环加工的±0.2mm。

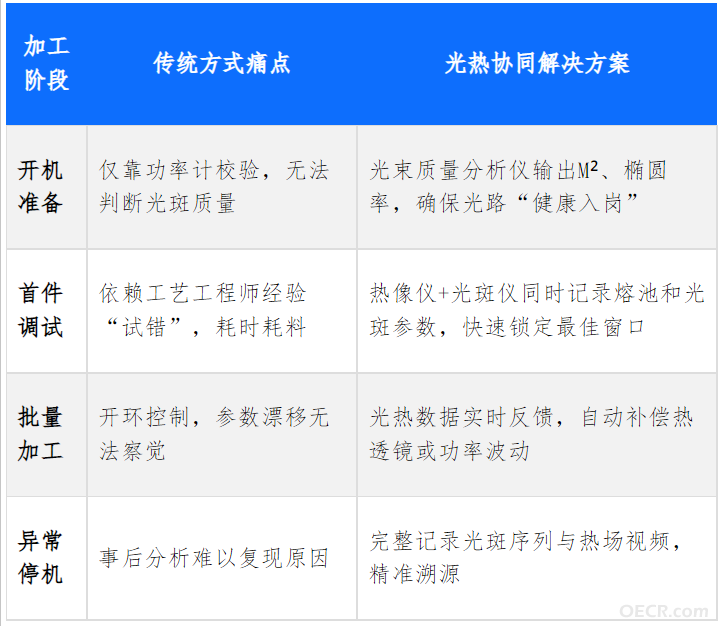

四、光热协同：解决高反材料加工的“化学反应”
五、给高反材料加工企业的三条实用建议 （一）必选“抗回返”光路设计+光束质量监测 在高反材料加工中，光路中应加入法拉第隔离器或光闸，并同步部署光束质量分析仪监测回返光导致的功率衰减或光束畸变。 （二）热像仪选型重点关注帧频与测温范围 铜铝焊接熔池温度通常在1200~2000℃，建议选用测温上限≥2000℃的中波红外热像仪（MWIR，3-5μm），帧频≥100Hz以捕捉匙孔动态。 （三）建立“光-热-质”联合数据库 将光斑参数、热场数据与焊缝金相、力学性能测试结果关联分析，逐步构建高反材料专属的工艺知识库，为AI工艺优化奠定基础。 六、结语：让高反材料不再是“激光禁区” 随着新能源汽车800V高压平台、光伏铜浆料印刷、消费电子钛合金中框等应用爆发，高反材料的激光加工需求正以年增30%的速度攀升。红外热像仪与光束质量分析仪的“光热双保险”，让原本“桀骜不驯”的铜铝材料变得可预测、可控制、可优化。它们不仅是检测工具，更是工艺进化的“加速器”——让工程师从与反射光搏斗的疲惫中解放，转而专注于工艺创新本身。 光研科技——以光为矛，以热为盾，助力中国智造攻克高反材料加工最后一公里。 免责声明：编写或转载此文是为了传递更多的信息，为光电行业尽一些绵薄之力。若文字或图片侵犯了您的合法权益或有不当之处，请作者在20个工作日之内与我们 联系，我们将协调给予处理。 联系邮箱：lm@focaloptics.com，欢迎相关行业朋友向我们投稿。谢谢。 |
