激光功率在线监测原理

　　核心目标

　　在线监测的核心目标是在不中断激光加工过程的前提下，实时、准确地测量激光器的输出功率。这与离线使用功率计探头直接测量光束有本质区别。

　　基本原理总览

　　在线监测系统通常不直接测量主激光光束的全部功率（那样会干扰加工），而是通过某种方式采集一小部分激光能量作为样本，然后通过检测这个样本的能量来推算主光束的总功率。其基本原理可以概括为：

　　采样→信号转换→校准与计算→实时显示/输出

　　主要的实现原理和技术

　　1.分光原理

　　这是最常见和最经典的在线监测方法。

　　原理简述：

　　利用光学分光元件（如分光镜/分光片），将入射的主激光光束分成两束：透射的主光束和反射的采样光束。

　　主光束（>99%）

　　：继续传输到加工头，用于加工工件。

　　采样光束（<1%）

　　：被引导到一个高精度的光电或热释电传感器上。

　　关键组件：

　　分光镜

　　：核心元件。其分光比（例如99.5%透射，0.5%反射）必须是已知且稳定的，尤其是在高功率下，分光比不能因热透镜效应而变化。

　　传感器

　　：接收采样光束。通常为：

　　光电二极管

　　：响应速度快，适合连续激光和高频调制激光，但功率承受能力低，且灵敏度与波长有关。

　　热释电传感器

　　：基于热效应，对波长不敏感，能承受稍高的采样功率，但响应速度较慢。

　　信号处理电路

　　：将传感器产生的微弱电流或电压信号进行放大、滤波和数字化。

　　功率计算：

　　主光束功率=采样光束功率测量值/分光比

　　例如，分光镜透射率为99%，反射率为1%，若采样光束测得功率为10W，则主光束功率约为10W/0.01=1000W。

　　优点：

　　精度高，响应快，技术成熟。

　　缺点：

　　引入分光镜会带来微小的光路偏移和功率损失；分光镜需要冷却和防污染；成本较高。

　　选择哪种在线监测方案，取决于应用对精度、可靠性、成本以及对主光路干扰的容忍度的综合考量。在高端激光加工领域，基于分光原理的在线监测系统是目前应用最广泛、最可靠的技术。

　　我们提供的激光功率在线监测，正是基于以上的分光原理，配置高速的光电功率探测器，对客户的激光加工设备的功率进行实时监控，目前已投入市场使用。

　　根据客户激光加工设备的不同，提供两种外形，并满足多种集成方式，以下方案仅供参考，（功率监测模块以外的部件由用户自行设计）。

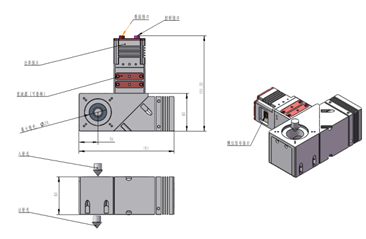

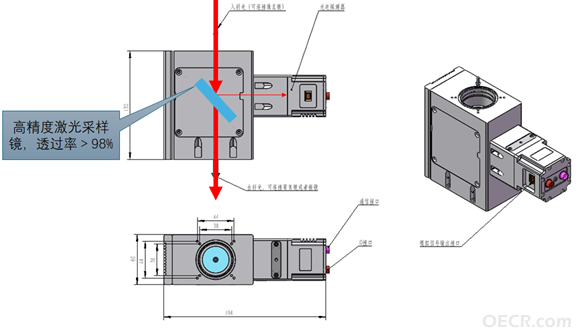

　　结构形式：

　　集成方式：

　　软件功能：

　　软件具备实时功率监测，能量检测、数据存储显示、产品配置等功能，可提供SDK进行二次开发，也可以通过RS232进行通信
