如何在LightTools中定义面光源的角度分布（1）

　　在LightTools中，面光源（Surface Source）的角度分布和空间分布是定义其发光特性的核心参数，直接影响光线的发射方向和表面发光强度的分布模式。其中，光源的角度分布会控制光源的强度分布，即发射光的强度随角度的变化规律。

　　本示例将探讨面光源的几种角度分布类型，并通过强度切片来进行分析，以展示如何控制光源的角度分布曲线。

　　·朗伯（默认）

　　·均匀

　　·用户自定义

　　·Cos N次方

　　·高斯

　　1.初始模型

　　打开文件“AngularDisStart.lts”，初始模型包含由6个圆盘面光源（disk surface sources）组成的阵列，每个光源的半径均为0.5毫米，仅从后表面（朝向+z方向的表面）发射光线，且每个光源都有其独特的角度分布。

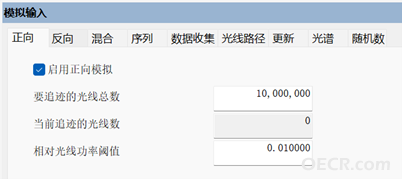

　　“正向模拟输入”设置为追踪10,000,000条光线。

　　模型中包含一个IES A型远场接收器，该接收器会自动以已启用的光源为中心。

　　2.添加强度切片

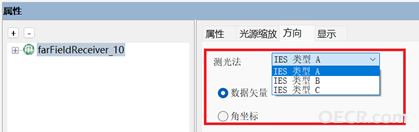

　　在系统浏览器中右键点击远场接收器，选择“属性”，打开其属性对话框。在“方向”选项卡中，选择测光法IES类型A。

　　LightTools支持IES测光类型A、B和C，会影响远场接收器和表面接收器的强度网格，A型和B型将网格的（0,0）点置于网格中心的“赤道”位置，其中A型的“极点”沿垂直方向分布，数据范围具有对称性，常用于汽车照明应用场景；B型的“极点”沿水平方向分布，数据范围也具有对称性，常用于户外照明应用场景，是表面接收器的默认测光类型。C型将网格的（0,0）点置于极点位置，适用于旋转对称系统，常用于通用照明应用场景，该测光类型是远场接收器的默认方向。

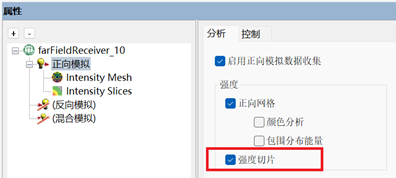

　　从树状结构中选择“正向模拟”，在“分析”选项卡中，选择“强度切片”并点击“应用”。

　　3.角度分布类型

　　3.1朗伯角度分布

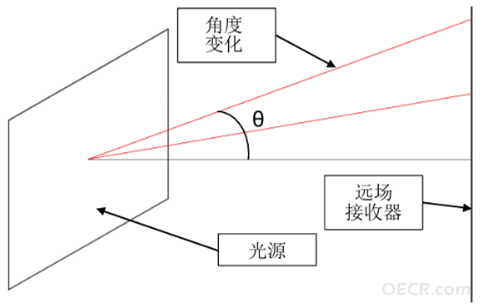

　　从光源射出的光的强度会按照的函数关系衰减，亮度（辐射度）与观察角度无关，例如表面温度恒定、发射热辐射的平面黑体。

　　朗伯光源可用于任何类型的面光源，应用范围十分广泛，大多数LED的发光区域发出的光本质上呈朗伯分布；气体放电灯（如氙灯）可通过构造设计实现朗伯分布；在汽车领域有具有近朗伯分布的LED被用于车头灯和尾灯；在科技领域，LED被用作电视、手机、笔记本电脑等设备的LCD屏幕的背景照明光源。

　　步骤：

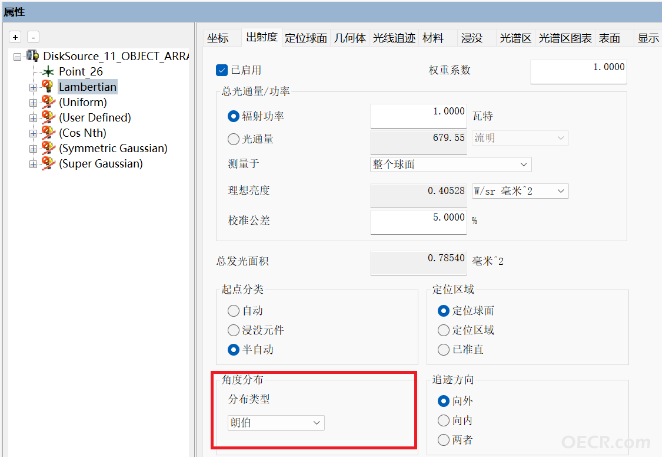

　　（1）在系统浏览器中依次展开“照明管理器>光源列表>Lambertian”，双击该光源，打开“属性”窗口。在“出射度”选项卡中，有一个用于选择“角度分布”的选项。点击下拉菜单，已选中“朗伯”。

　　（2）点击3D视图中的“！”图标运行模拟。

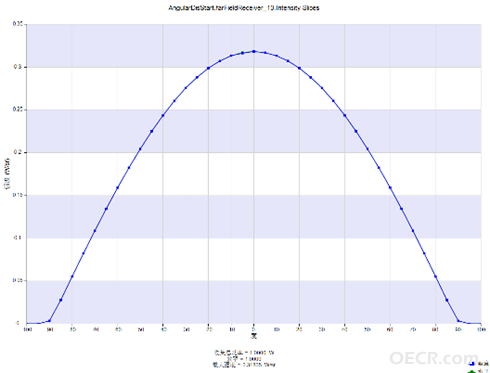

　　（3）通过依次点击“分析>强度显示>剖切图”打开强度切片图表（默认图表类型为二维极坐标图）。在该页面的下拉菜单中选择“图表类型>二维笛卡尔”。

　　极坐标图和笛卡尔坐标图展示的数据相同，但二维笛卡尔坐标图能更直观地了解强度函数的变化规律（注意：强度随的函数关系衰减）。
